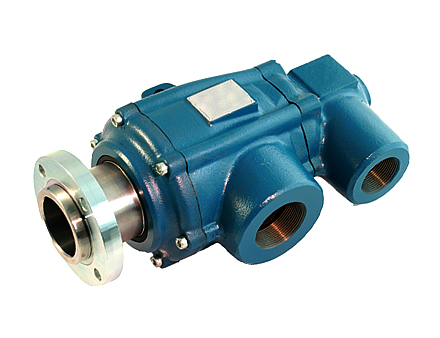

H系列杜博林 国产蒸汽热油旋转接头
所属类别：蒸汽
单通道和双通道设计-自支撑旋接器;
设计用于造纸、塑料及纺织工业中的蒸汽和热油应用-有效用于各种应用尤其是开式齿轮造纸机;
压力式球面石墨密封;
耐蚀镍合金配合端面;
两个宽间距分布的石墨轴承;
H57-H127可选端盖配置视镜可目视检查凝汽排出t-密封磨损指示可保证预防性维护;
可提供法兰连接式或螺纹连接式转子-铸铁壳体;
钢转子
工作数据
最高饱和蒸汽压力：150 PSI 10 bar
最高温度：365 F 185°℃
最高速度：DN 20-50 180 RPM
DN 65-125 400 RPM
最高热油压力：100 PSl 7 bar
最高速度：DN 20- 50 350 RPM
DN 65-125 400 RPM
最高温度：230℃咨询杜博林
单通道旋接器
|
DN |
B |
M型 |
|
20 |
G 3/4 |
H20 |
|
25 |
G1 |
H25 |
|
32 |
G1 1/4 |
H32 |
|
40 |
G1 1/2 |
H40 |
|
50 |
G2 |
H57 |
|
65 |
G2 1/2 |
H67 |
|
80 |
G3 |
H87 |
|
100 |
DN 100 |
H107 |
|
125 |
DN 125 |
H127 |

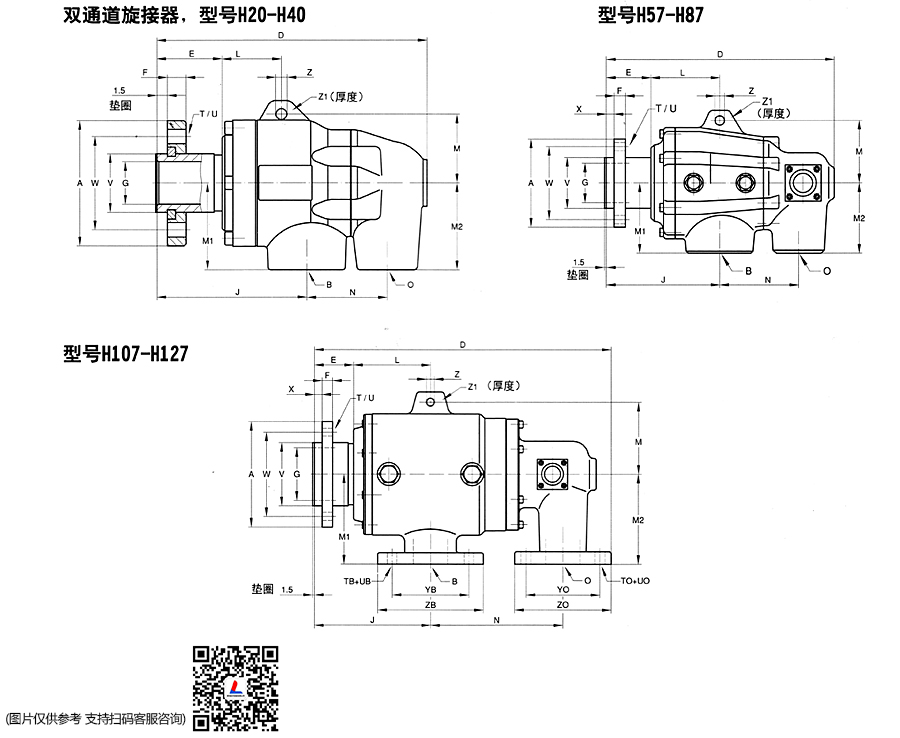

双通道旋接器
|
DN |
B |
O |
E-R-S型 |
|
20 |
G 3/4 |
G 1/2 |
H20 |
|
25 |
G1 |
G 1/2 |
H25 |
|
32 |
G1 |
G 3/4 |
H32 |
|
40 |
G1 1/4 |
G1 |
H40 |
|
50 |
G1 1/2 |
G1 1/4 |
H57 |
|
65 |
G2 |
G1 1/2 |
H67 |
|
80 |
G2 1/2 |
G2 |
H87 |
|
100 |
DN 80 |
DN 65 |
H107 |
|
DN 65 |
DN 65 |
H107 |
|
125 |
DN 100 |
DN 65 |
H127 |
|
DN 80 |
DN 80 |
H127 |
