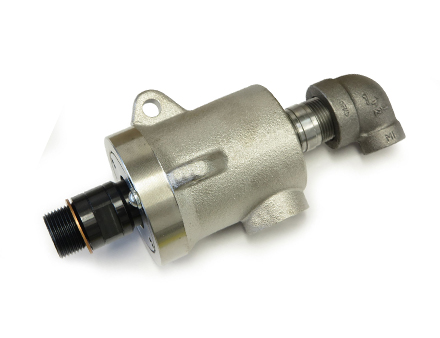

9000系列杜博林 国产蒸汽热油旋转接头
所属类别：蒸汽
9000系列蒸汽与热油应用旋接器，DN20-50-单通道和双通道设计;
自支撑旋接器;
球面密封，重叠石墨环;
密封磨损划痕指示，可实现预防性维护-壳体带有2个防转凸缘;
镀镍铸铁壳体;
钢转子、镀镍转子用于蒸汽应用
转接头工作数据
最高饱和蒸汽压力：150 PSl 10 bar
最高温度：365 °F 185 ℃
最高热油压力：100 PSl 7 bar
最高速度：400 RPM
最高温度：230 °C >230℃咨询杜博林
对订货型号9200-014而言，T最高=200°c
旋转接头订货型号

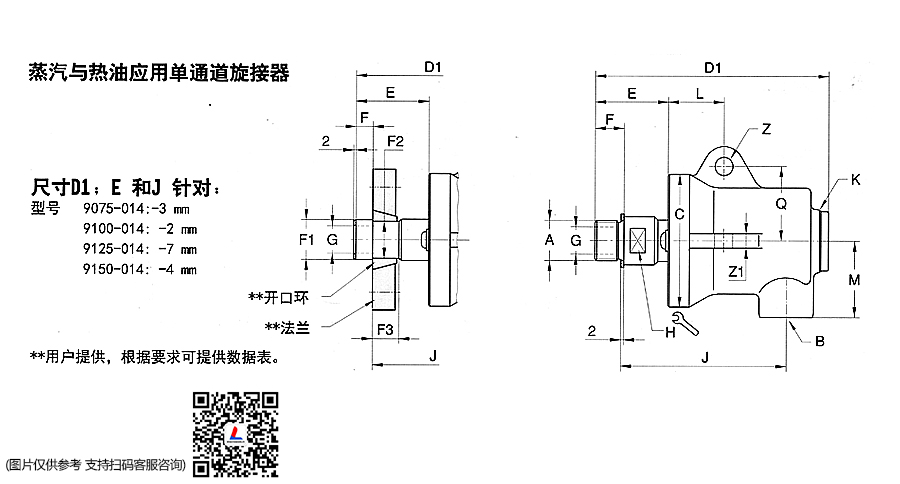

单通道旋接器
|
DN |
B |
订货型号 |
A 转子连接 |
|
蒸汽 |
热油 |
|
20 |
G 3/4 |
9075-008-110 |
9075-014-126 |
G 3/4 右旋 |
|
9075-008-111 |
9075-014-127 |
G 3/4 左旋 |
|
9075-008-117 |
9075-014-128 |
法兰连接 |
|
25 |
G1 |
9100-008-113 |
9100-014-211 |
G1 右旋 |
|
9100-008-112 |
9100-014-212 |
G1 左旋 |
|
9100-008-121 |
9100-014-213 |
法兰连接 |
|
32 |
G1 1/4 |
9125-008-118 |
9125-014-137 |
G1 1/4 右旋 |
|
9125-008-119 |
9125-014-138 |
G1 1/4 左旋 |
|
9125-008-126 |
9125-014-141 |
法兰连接 |
|
40 |
G1 1/2 |
9150-008-113 |
9150-014-197 |
G1 1/2 右旋 |
|
9150-008-114 |
9150-014-198 |
G1 1/2 左旋 |
|
9150-008-117 |
9150-014-199 |
法兰连接 |
|
50 |
G2 |
9200-008-117 |
9200-014-119 |
G2 右旋 |
|
9200-008-118 |
9200-014-120 |
G2 左旋 |
|
9200-008-121 |
9200-014-122 |
法兰连接 |
蒸汽应用带弯头的双通道旋接器
|
DN |
B |
订货型号 |
A 转子连接 |
|
20 |
G 3/4 |
9075-008-110 |
G 3/4 右旋 |
|
3075-008-111 |
G 3/4 左旋 |
|
9075-008-117 |
法兰连接 |
|
25 |
G1 |
9100-008-113 |
G1 右旋 |
|
9100-008-112 |
G1 左旋 |
|
9100-008-121 |
法兰连接 |
|
32 |
G1 1/4 |
9125-008-118 |
G1 1/4 右旋 |
|
9125-008-119 |
G1 1/4 左旋 |
|
9125-008-126 |
法兰连接 |
|
40 |
G1 1/2 |
9150-008-113 |
G1 1/2 右旋 |
|
9150-008-114 |
G1 1/2 左旋 |
|
9150-008-117 |
法兰连接 |
|
50 |
G2 |
9200-0O8-117 |
G2 右旋 |
|
9200-008-118 |
G2 左旋 |
|
9200-008-121 |
法兰连接 |
热油应用带弯头的双通道旋接器
|
DN |
B |
O |
订货型号 |
A 转子连接 |
|
20 |
G 3/4 |
G1 1/2 |
9075-014-126 |
G 3/4 右旋 |
|
9075-014-127 |
G 3/4 左旋 |
|
9075-014-128 |
法兰连接 |
|
25 |
G1 |
G1 1/2 |
9100-014-211 |
G1 右旋 |
|
9100-014-212 |
G1 左旋 |
|
9100-014-213 |
法兰连接 |
|
32 |
G1 1/4 |
G 3/4 |
9125-014-137 |
G1 1/4 右旋 |
|
9125-014-138 |
G1 1/4 左旋 |
|
9125-014-141 |
法兰连接 |
|
40 |
G1 1/2 |
G 3/4 |
9150-014-197 |
G1 1/2 右旋 |
|
9150-014-198 |
G1 1/2 左旋 |
|
9150-014-199 |
法兰连接 |
|
50 |
G2 |
G1 |
9200-014-119 |
G2 右旋 |
|
9200-014-120 |
G2 左旋 |
|
9200-014-122 |
法兰连接 |
