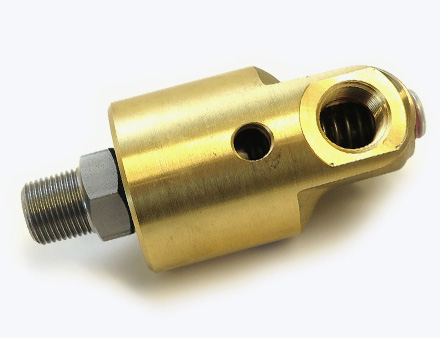

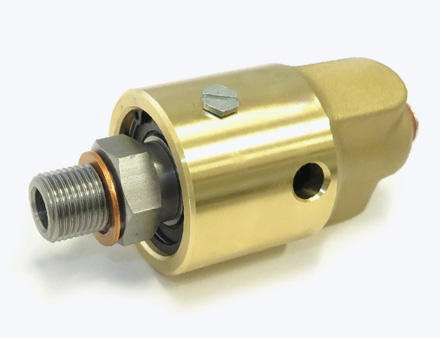

H型旋转接头

所属类别：水

单通道和双通道设计
更换密封件方便快捷
内部轴承选用的是NSK轴承 进口碳化硅陶瓷环，密封精度、抗压耐高温









旋转接头工作数据
最高 水压：10 bar
最高 速度：150 PSI
直螺纹转子：型号 527-257  3,500 RPM  3.500 min-1
                 357      3,000 RPM  3.000 min:1
                 527-572  2500 RPM   2.500 min1
                 657      750 RPM    750 min-1
最高 温度： 90°C    >90°C



旋转接头订货型号

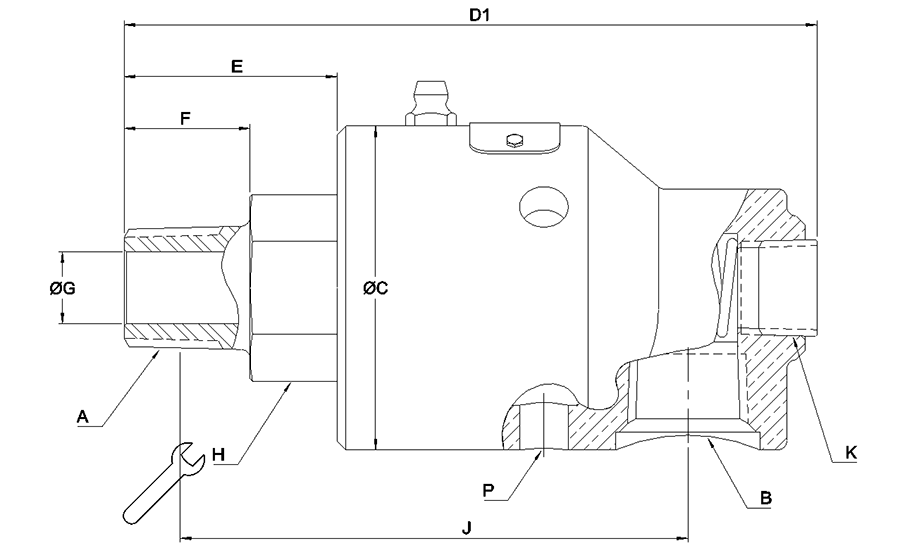

DN B 57系列标准型 57系列 E.L.S.型 A 转子连接
10 3/8 NPT 57-000-094 57-050-094 G3/8 右旋
3/8 NPT 57-000-095 57 050-095 G3/8 左旋
G 3/8 57-130-094 57-145-094 G3/8 右旋
G 3/8 57-130-095 57-145-095 G3/8 左旋
15 1/2 NPT  157-000-151 157-050-151 G1/2 右旋
1/2 NPT 157-000-152 157 050-152 G1/2 左旋
G 1/2 157-130-151 157-145-151 G1/2 右旋
G 1/2 157-130-152 157-145-152 G1/2 左旋
G 1/2 157-130-738 157-145-738 M20x1,5右旋
G 1/2 157-130-835 157-145-835 M20x1,5左旋
20 3/4 NPT  257-000-284 257-050-284 G3/4 右旋
3/4 NPT  257-000-285 257-050-285 G3/4 左旋
G 3/4 257-130-284 257-145-284 G3/4 右旋
G 3/4 257-130-285 257-145-285 G3/4 左旋
G 3/4 257-130-014 257-145-014 M35x1,5右旋
G 3/4 257-130-015 257-145-015 M35x1,5左旋
G 3/4 257-130-048 257-145-048 M27x1,5右旋
G 3/4 257-130-104 257-145-104 M27x1,5左旋
25 1 NPT 357-002-222 357-050-222  G1 右旋
1 NPT 357-002-223 357-050-223 G1 左旋
G1 357-130-222 357-145-222 G1 右旋
G1 357-130-223 357-145-223 G1 左旋
G1 357-130-235 357-145-235 M35x1.5右旋
G1 357-130-236 357-145-236 M35x1.5左旋
32 1/4 NPT 527-000-050 527-050-054 G1 1/4右旋
1/4 NPT 527-000-055 527-050-055 G1 1/4左旋
G1 1/4 527-130-054 527-145-054 G1 1/4右旋
G1 1/4  527-130-055 527-145-055 G1 1/4左旋
40 1 1/2 NPT 557-000-198 557-050-198 G1 1/2右旋
1 1/2 NPT 557-000-199 557 050-199 G1 1/2左旋
G1 1/2 557-130-198 557-145-198 G1 1/2右旋
G1 1/2 557-130-199 557-145-199 G1 1/2左旋
G1 1/2 557-130-200 557-145-200 M50x1,5右旋
G1 1/2 557-130-201 557-145 201 M50x1,5左旋
50 2 NPT 657-000-124 657-050-124 G2 右旋
2 NPT 657-000-125  657-050-125 G2 左旋
G2 657-130-124 657-145-124 G2 右旋
G2 657-130-125 657-145-125 G2 左旋

旋转接头订货型号
DN B O 57系列标准型 双通路 A 转子连接
10 3/8 NPT 1/4 NPT 57-000-094 55-120 G3/8 右旋
3/8 NPT 1/4 NPT 57-000-095 55-120 G3/8 左旋
G 3/8 G 1/4 57-130-094 55-121 G3/8 右旋
G 3/8 G 1/4 57-130-095 55-121 G3/8 左旋
15 1/2 NPT  3/8 NPT  157-000-151 155-199 G1/2 右旋
1/2 NPT 3/8 NPT  157-O00-152 155-199 G1/2 左旋
G 1/2 G 3/8 157-130-151 155-581 G1/2 右旋
G 1/2 G 3/8 157-130-152 155-581 G1/2 左旋
G 1/2 G 3/8 157-130-738 155-581 M20x1,5右旋
G 1/2 G 3/8 157-130-835 155-581 M20x1,5左旋
20 3/4 NPT  1/2 NPT  257-000-284 250-368 G3/4 右旋
3/4 NPT  1/2 NPT  257-000-285 250-368 G3/4 左旋
G 3/4 G 1/2 257-130-284 251-351 G3/4 右旋
G 3/4 G 1/2 257-130-285 251-351 G3/4 左旋
G 3/4 G 1/2 257-130-014 251-351 M35x1,5右旋
G 3/4 G 1/2 257-130-015 251-351 M35x1,5左旋
G 3/4 G 1/2 257-130-048 251-351 M27x1,5右旋
G 3/4 G 1/2 257-130-104 251-351 M27x1,5左旋
25 1 NPT 1/2 NPT 357-000-222 350-255 G1 右旋
1 NPT 1/2 NPT 357-000-223 350-255 G1 左旋
G1 G 1/2 357-130-222 350-912 G1 右旋
G1 G 1/2 357-130-223 350-912 G1 左旋
G1 G 1/2 357-130-235 350-912 M35x1.5右旋
G1 G 1/2 357-130-236 350-912 M35x1.5左旋
32 1/4 NPT 3/4 NPT 527-000-054 525-079 G1 1/4右旋
1/4 NPT 3/4 NPT 527-000-055 525-079 G1 1/4左旋
G1 1/4 G 3/4 527-130-054 525-594 G1 1/4右旋
G1 1/4  G 3/4  527-130-055 525-594 G1 1/4左旋
40 1 1/2 NPT 3/4 NPT 557-000-198 450-221 G1 1/2右旋
1 1/2 NPT 3/4 NPT 557-000-199 450-221 G1 1/2左旋
G1 1/2 G 3/4 557-130-198 451-171 G1 1/2右旋
G1 1/2 G 3/4 557-130-199 451-171 G1 1/2左旋
G1 1/2 G 3/4 557-130-200 451-171 M50x1,5右旋
G1 1/2 G 3/4 557-130-201 451-171 M50x1,5左旋
50 2 NPT 1 1/4 NPT 657-000-124 451-242 G2 右旋
2 NPT 1 1/4 NPT 657-000-125 451-242 G2 左旋
G2 G1 1/4 657-130-124 450-534 G2 右旋
G2 G1 1/4 657-130-125 450-534 G2 左旋
